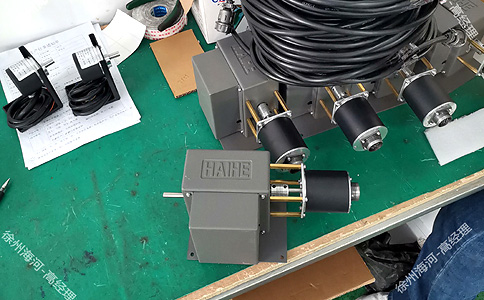

閘位計與凸輪式機械限位開關裝配成一體

將閘位計（開度編碼器）與凸輪式機械限位開關裝配成一體，是一種結合高精度測量與可靠安全保護的集成化設計，廣泛應用于水利、水電、工業控制等領域。這種組合通過機械聯動與電信號協同，既實現了閘門開度的連續監測，又提供了硬限位保護功能，防止設備過載或失控。以下是其核心原理、結構特點、優勢及應用場景的詳細分析：

一、核心原理與結構

1. 閘位計部分
   • 測量原理：采用拉繩式或旋轉式位移傳感器（如編碼器、電位器），通過機械傳動將閘門位移轉換為電信號（數字或模擬量），實現開度連續監測。
   • 關鍵組件：
     • 拉繩/旋轉軸：直接連接閘門，傳遞位移或旋轉角度。
     • 傳感器：高精度編碼器（如多圈絕對值編碼器）或電位器，分辨率可達毫米級。
     • 信號處理模塊：濾波、校準、轉換電信號，輸出至控制系統。
2. 凸輪式機械限位開關部分
   • 工作原理：通過凸輪與閘門運動聯動，當閘門到達預設極限位置時，凸輪觸發微動開關，切斷電源或觸發報警。
   • 關鍵組件：
     • 凸輪：根據閘門行程設計形狀，確保在極限位置精準觸發。
     • 微動開關：高可靠性觸點，耐沖擊、防抖動，壽命可達100萬次以上。
     • 機械結構：調整螺桿、鎖緊裝置，可靈活設置限位位置。

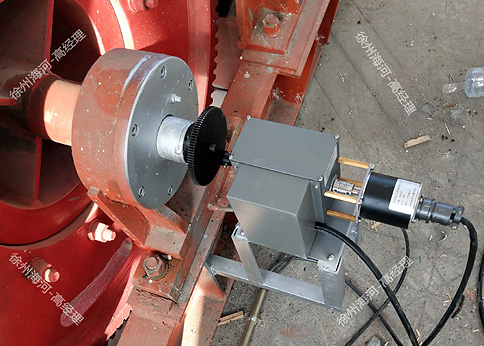

3. 一體化設計
   • 機械聯動：閘位計的拉繩/旋轉軸與凸輪軸同軸連接，確保位移信號與限位觸發同步。
   • 電氣集成：傳感器信號線與限位開關觸點信號線整合，減少布線復雜度。
   • 防護結構：共用外殼（如鋁合金或不銹鋼），防護等級達IP67，防塵防水。

二、核心優勢

1. 高精度與可靠性雙保障
   • 閘位計：提供連續、實時的開度數據，精度達±0.1%FS（滿量程），支持閉環控制。
   • 限位開關：獨立于控制系統，在斷電或軟件故障時仍能物理切斷電源，防止閘門過沖或卡死。
2. 安裝與維護便捷
   • 一體化結構：減少安裝空間，避免傳感器與限位開關位置錯位。
   • 調試簡化：通過旋轉凸輪即可調整限位位置，無需重新校準傳感器。
   • 故障診斷：限位觸發時，控制系統可同時讀取閘位計數據，快速定位問題（如機械卡滯或電氣故障）。
3. 環境適應性
   • 防護等級：IP67外殼可抵御水淋、粉塵侵蝕，適用于戶外惡劣環境。
   • 抗干擾能力：機械限位開關無電磁干擾問題，與閘位計信號隔離，避免誤動作。
4. 成本優化
   • 減少部件數量：集成設計降低采購成本（較分體式方案節省約30%）。
   • 縮短工期：一體化模塊化設計，安裝時間縮短50%以上。

三、典型應用場景

1. 水利閘門控制
   • 水庫大壩：監測弧形閘門開度，同時設置上限（全開）和下限（全閉）限位，防止水流沖擊或設備損壞。
   • 灌溉渠道：在節制閘上集成，實現流量精確控制與過載保護。
2. 工業提升設備
   • 卷揚機/起重機：監測吊鉤高度，限位開關防止吊鉤撞頂或觸底，保障人員與設備安全。
   • 升降平臺：在極限位置觸發緊急制動，避免平臺傾覆。
3. 船閘與港口設施
   • 船閘閘門：確保閘門與船體間隙在安全范圍內（如≥0.5米），限位開關防止閘門擠壓船只。
   • 碼頭吊機：限制吊臂旋轉角度，避免碰撞周邊設施。

四、技術參數示例（以某型號為例）

五、選型與安裝注意事項

1. 量程匹配：閘位計量程需略大于閘門最大行程，留出安全余量。
2. 限位位置：根據設備安全規范設置限位點（如全開/全閉位置±10mm）。
3. 同步校準：安裝后需通過手動操作閘門，驗證閘位計數據與限位觸發點一致性。
4. 定期維護：每6個月檢查凸輪磨損與微動開關觸點狀態，清理防護罩內灰塵。
