閘門開度測控儀是如何測控閘門起升高度的

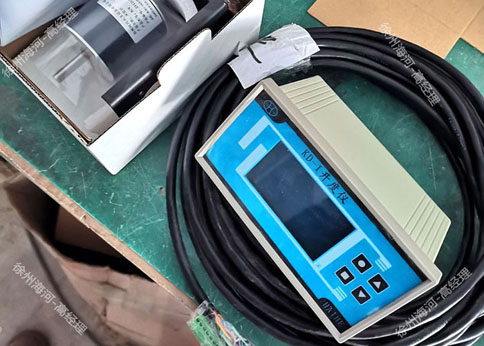

閘門開度測控儀（又叫閘門開度儀）通過傳感器、信號轉換、數據處理與控制反饋的協同機制，實現對閘門起升高度的精確測控，其核心原理與流程如下：

一、核心傳感器技術：位移量捕捉

閘門開度測控儀依賴高精度位移傳感器實時監測閘門位置，常見類型包括：

1. 拉繩式傳感器
   • 通過聯軸器將編碼器軸與啟閉機卷筒軸或小齒輪軸連接，閘門移動時拉動繩索，編碼器同步旋轉并輸出脈沖信號。
   • 特點：外置式安裝簡單、成本低，但易受環境影響；內置式抗干擾性強，但維護成本較高。
2. 磁致伸縮位移傳感器
   • 利用磁場變化檢測活動磁環的絕對位置，直接輸出位移值。
   • 特點：精度高（可達±0.1mm）、無磨損，但行程受限（通?！?米），價格較高。
3. 靜磁柵絕對編碼器
   • 通過霍爾元件感應位置磁場，輸出絕對位置信息，避免打滑和零點漂移。
   • 特點：無接觸運動、抗干擾能力強，安裝要求寬松，適合復雜工況。
4. 光電編碼器
   • 閘門移動帶動傳動齒輪旋轉，編碼器將旋轉角度轉換為數字編碼。
   • 特點：通過齒輪傳動比（如32:1）放大精度，即使小尺寸齒輪也能實現高分辨率測量。

二、信號轉換與傳輸：數據標準化

傳感器采集的原始信號需轉換為標準格式以便處理：

1. 數字信號處理
   • 編碼器輸出格雷碼或脈沖信號，經測控儀解碼為位移數據（如分辨率1cm或1mm）。

2. 模擬信號輸出
   • 數據轉換為4-20mA電流信號，傳輸至PLC或遠程控制系統，實現實時監控。
   • 優勢：抗干擾能力強，適合長距離傳輸（如≤1公里）。
3. 通信接口
   • 配備RS485（MODBUS協議）或以太網接口，支持多設備組網，數據可集成至水文測報系統或云平臺。

三、數據處理與控制：精準反饋

測控儀對采集的數據進行多維度處理：

1. 濾波與校準
   • 消除機械振動、電磁干擾等噪聲，確保數據穩定性。
   • 例如：采用數字濾波算法，將誤差控制在±2cm以內。
2. 誤差修正
   • 通過溫度補償、非線性校正等技術，修正傳感器因環境變化（如溫度-25℃~85℃）產生的偏差。
3. 自動控制邏輯
   • 預設高度控制：用戶設定目標開度（如5米），閘門移動至該位置時，測控儀自動停止啟閉機。
   • 安全保護：監測電機電流、電壓，超限時觸發保護機制（如停機、報警）。
   • 遠程操控：支持手機APP或電腦端遠程調整閘門開度，響應時間≤1秒。

四、典型應用場景與優勢

1. 水利工程
   • 水庫泄洪：實時監測閘門開度，確保泄洪流量精確控制，避免下游災害。
   • 船閘通航：同步調整上下游閘門高度，保障船舶平穩通過。
2. 工業設備
   • 門機、橋機：測量吊具起升高度，防止超限作業。
   • 水電站：結合水位數據，優化發電效率。
3. 核心優勢
   • 高精度：分辨率達1mm，滿足精密控制需求。
   • 高可靠性：IP68防護等級，適應潮濕、腐蝕環境。
   • 易集成：支持Modbus、OPC UA等協議，無縫對接現有系統。

五、實例：某水庫閘門測控系統

• 配置：拉繩式傳感器+磁致伸縮編碼器，分辨率1mm，誤差±1cm。
• 功能：
  • 閘門開度實時顯示（LCD中文液晶屏）。
  • 預設5檔開度（如1m、3m、5m），自動停機。
  • 電機電流超限（如＞10A）時緊急制動。
• 效果：運行5年無故障，泄洪流量控制誤差＜2%，保障下游安全。

總結

閘門開度測控儀通過“傳感器捕捉位移→信號標準化轉換→數據處理與控制反饋”的閉環機制，實現閘門起升高度的毫米級精確測控。其技術路線覆蓋機械、電子、通信多領域，是水利工程、工業設備安全運行的核心保障。
