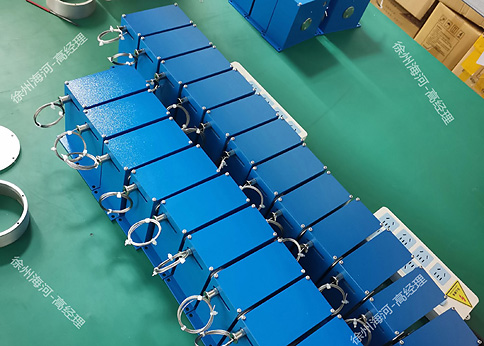

拉繩式閘位計（閘門開度傳感器）通過機械傳動與電信號轉換的協同機制，精確測量閘門起升高度，其核心原理及工作流程如下：

一、核心組件與結構

1. 拉繩
   • 采用高強度鋼絲繩（如1.0mm加粗型），一端固定于閘門，另一端纏繞在繞線機構上。
   • 設計為非重疊纏繞樣式，避免運動時纏繞錯位，確保測量精度。
2. 繞線機構
   • 內部集成恒力回縮彈簧，始終保持拉繩張緊狀態，防止因松弛導致數據偏差。
   • 繞線輪與傳感器（如編碼器）同軸連接，拉繩伸縮直接驅動繞線輪旋轉。
3. 傳感器
   • 編碼器：將繞線輪的旋轉角度轉換為數字信號，分辨率可達毫米級（如1mm）。
   • 電位器：通過電阻值變化反映位移量，適用于低成本場景。
4. 電子電路倉
   • 封閉式設計，隔離拉線盒與電路，防止水汽侵蝕。
   • 集成信號處理模塊，對原始電信號進行濾波、校準，轉換為閘門開度數據。

二、測量原理與流程

1. 位移信號采集
   • 閘門啟閉：閘門上升時，拉繩被拉伸，帶動繞線輪順時針旋轉；下降時，拉繩回縮，繞線輪逆時針旋轉。
   • 機械傳動：繞線輪旋轉角度與閘門位移成線性關系（如繞線輪周長為$L$，旋轉角度為$\theta$，則位移$S=\frac{L?\theta }{360°}$）。
2. 信號轉換與處理
   • 編碼器輸出：單圈編碼器每轉輸出固定脈沖數（如65536脈沖/轉），多圈編碼器通過機械齒輪組擴展量程（如4096圈），總分辨率達$65536\times 4096=268,435,456$脈沖/全行程。
   • 電位器輸出：電阻值與位移量成比例，通過模數轉換器（ADC）轉換為數字信號。
   • 算法校準：采用卡爾曼濾波抑制振動噪聲，結合CRC校驗檢測數據傳輸錯誤，確保數據可靠性。
3. 數據傳輸與顯示
   • 模擬信號：4-20mA電流環傳輸距離達1km，適配傳統PLC控制系統。
   • 數字信號：RS485半雙工通信支持Modbus RTU協議，可連接32個設備，傳輸速率達115.2kbps；工業以太網（如EtherCAT）實時性達100μs，滿足工業4.0需求。
   • 終端顯示：數據經屏蔽信號線傳輸至監控終端，實時顯示閘門開度，并可設置報警閾值。

三、關鍵技術優勢

1. 高精度測量
   • 編碼器分辨率可達毫米級，滿足《水利水電工程啟閉機設計規范》要求。
   • 例如，三峽大壩弧形閘門采用多圈絕對值編碼器，啟閉時間誤差≤0.1秒，保障下游安全。
2. 非接觸式設計（部分型號）
   • 靜磁柵編碼器通過磁場變化檢測閘門位置，傳感器與閘門無物理接觸，間隙可達10mm，適應振動、偏移工況。
3. 環境適應性
   • 工作溫度范圍-25℃～85℃，相對濕度≤95%，適用于惡劣環境。
   • 防護等級達IP68，可定制防水防塵構件，防止水淋沖刷。
4. 安裝便捷性
   • 卡槽支架支持雙向安裝，拉繩連接部位采用通孔與內螺紋孔設計，簡化固定流程。
   • 電源信號線全包式屏蔽網隔絕電磁干擾，確保信號穩定。

四、應用場景示例

1. 農田灌溉
   • 配拉線位移傳感器，通過編碼器反饋閘門開度，流量調節精度達±2%，節水效率提升15%。
2. 船閘控制
   • 監測卷揚機閘門旋轉角度換算開度，確保船只通行時閘門與船體間隙≤0.5米，避免碰撞事故。
3. 水庫大壩

   • 長行程閘門（如50米以上）采用多圈編碼器配合鋼絲繩拉伸量測量，實現0.01mm級分辨率。
