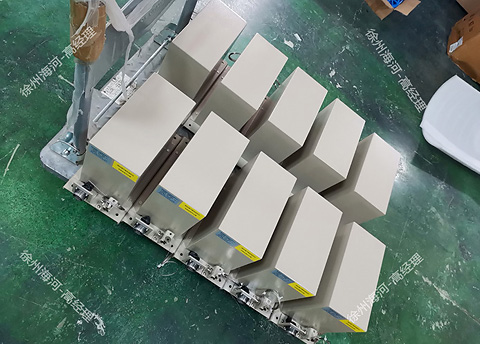

自收纜閘門開度傳感器（又稱拉繩式閘門開度傳感器）是一種通過鋼絲繩與閘門直接聯結，實時測量閘門位移量的高精度設備，其核心功能圍繞位移測量、同步轉換、信號輸出、安全控制及環境適應展開，具體如下：

一、核心功能：精準測量閘門位移量

1. 位移同步轉換
   傳感器內部拉出一根鋼絲繩與閘門直接聯結，閘門提升或下降時，鋼絲繩帶動與編碼器同軸的測輪旋轉，使編碼器與閘門同步轉動。這一過程將閘門的垂直或旋轉運動轉化為編碼器軸的旋轉，從而輸出與閘門位置相對應的電信號（如格雷碼、RS485、4-20mA模擬量等）。例如，HHL恒力收繩傳感器通過這一機制，實現閘門啟降的精準測量，分辨率可達毫米級，量程覆蓋數米，滿足大型水利工程需求。

2. 實時反饋與顯示
   傳感器輸出的電信號通過傳輸電纜（如RS485接口）傳輸至二次儀表、PLC或上位機系統，實時顯示閘門開度值。例如，在農田灌溉渠中，傳感器數據可聯動手機APP，遠程監控閘門開度，避免人工操作誤差，提升灌溉效率。

二、安全控制：超限保護與自動化聯動

1. 超限報警與強制切斷
   傳感器可預設閘門開度的上限、下限及中間限位點（如K1、K2）。當閘門實際開度接近或達到預設值時，傳感器觸發聲光報警信號；若繼續超出限值，其內部繼電器動作，直接切斷啟閉機動力回路，強制停止閘門運動，防止因開度過大導致設備損壞或水流失控。例如，在防洪排澇工程中，閘門開度超限可能引發洪水漫壩，傳感器通過及時切斷電源避免此類事故。

2. 自動化控制聯動
   傳感器支持多路控制與邏輯聯動，可與上下游設備（如水位監測系統、泵站）協同工作。例如，當閘門開度達到設定值時，傳感器觸發下游灌溉渠的閥門開啟，或聯動水位監測系統調整泵站運行，實現無人值守的自動化管理。

三、技術優勢：適應復雜環境，保障長期穩定運行

1. 高精度與長壽命
   傳感器采用精密編碼器（如光電式或接觸式絕對編碼器）和恒力彈簧機構，測量精度可達±1mm，分辨率0.1cm，且結構緊湊、安裝簡便。其內部機械機構（如彈簧輪、測輪、輪軸）設計合理，抗磨損能力強，壽命長達數年，適合長期連續運行。

2. 抗干擾與穩定性
   傳感器采用屏蔽線傳輸信號（如RS485協議），抗電磁干擾能力強，可在1.2公里距離內穩定傳輸數據。例如，在水電站強電磁環境中，傳感器能確?？刂菩盘柌粊G失，避免閘門誤動作。此外，其防護等級達IP63（部分型號達IP64），可抵御潮濕、粉塵等惡劣環境，工作溫度范圍覆蓋-25℃至+80℃，適應高寒或高溫地區。

3. 斷電保護與數據記憶
   傳感器內置斷電記憶模塊，突然斷電時數據不會丟失，恢復供電后可繼續執行未完成指令。例如，在暴雨導致停電時，傳感器可記錄閘門當前開度，供電恢復后自動調整至安全位置，避免二次災害。

四、典型應用場景

1. 水利工程
   用于實時監測和反饋閘門開閉狀態，調節水流量和水位，實現對水力發電廠、水壩、引水渠等的控制。例如，鄱陽湖康山蓄滯洪區工程中，28臺微特開度儀實現毫米級精度控制，泄洪時多開10厘米可能多放數千方水，少開則可能導致洪水倒灌，精準測量直接關乎防汛安全。

2. 電力工程
   幫助電廠調節機組流量和負載，保證機組安全穩定運行。例如，三峽電站采用磁致伸縮式開度儀，通過精確控制水輪機導葉開度，發電量提升5%，年增收超200萬元。

3. 農田灌溉
   通過傳感器與手機APP聯動，實現遠程控制閘門開度，節省人工成本的同時，減少水資源浪費。例如，江蘇農田灌溉渠將舊開度儀改裝為傳感器聯動系統，躺在家中即可澆地，灌溉效率顯著提升。

4. 化工工程
   實時監測和反饋閥門開閉狀態，調節流量和壓力，實現對化工流程的控制和監測。例如，在石油化工行業中，傳感器可監測管道閥門開度，防止物料泄漏或壓力異常。
