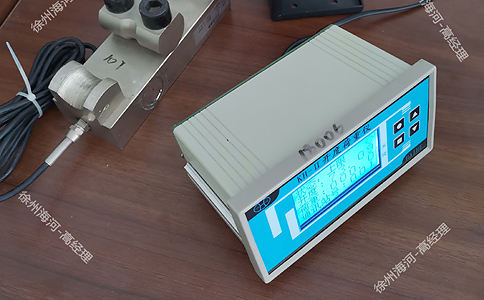

閘門開度荷重儀自帶的輸出繼電器在水利工程中扮演著至關重要的角色，其核心作用是通過電氣控制實現閘門運行的安全保護與自動化控制，具體體現在以下方面：

一、安全保護：超限報警與強制切斷

1. 開度超限保護
   繼電器可預設閘門開度的上限、下限及多個中間限位點（如K1、K2）。當閘門實際開度接近或達到預設值時，繼電器觸點動作，觸發聲光報警信號；若繼續超出限值，繼電器會直接切斷啟閉機動力回路，強制停止閘門運動，防止因開度過大導致設備損壞或水流失控。例如，在防洪排澇工程中，閘門開度超限可能引發洪水漫壩，繼電器通過及時切斷電源避免此類事故。

2. 荷重超限保護
   繼電器可設置荷重（啟閉機負載）的100%、90%及欠載三個預警點。當荷重接近或超過額定值時，繼電器動作并報警；若荷重持續超限（如因閘門卡阻導致電機過載），繼電器會切斷電源，保護啟閉機電機免受燒毀風險。例如，在水電站中，荷重超限可能導致水輪機導葉損壞，繼電器通過過載保護確保設備安全。

二、自動化控制：邏輯聯動與遠程操作

1. 多路控制與邏輯聯動
   單個繼電器可同時控制多個電路，實現閘門與上下游設備的聯動。例如，當閘門開度達到設定值時，繼電器可觸發下游灌溉渠的閥門開啟，或聯動水位監測系統調整泵站運行。此外，多個繼電器配合可實現復雜邏輯控制，如“閘門開度≥50%且荷重≤80%時啟動備用電機”，提升系統自動化水平。

2. 遠程控制與無人值守
   繼電器支持通過4-20mA電流、RS485或Modbus協議與PLC、上位機系統通信，實現遠程監控與控制。例如，在農田灌溉中，管理人員可通過手機APP遠程設置閘門開度，繼電器接收指令后自動調整閘門位置，無需現場操作，降低人力成本。

三、環境適應與穩定運行保障

1. 抗干擾與穩定性
   繼電器采用屏蔽線傳輸信號，抗電磁干擾能力強，可在1.2公里距離內穩定傳輸數據。例如，在水電站中，繼電器需在強電磁環境下工作，其抗干擾能力確保控制信號不丟失，避免閘門誤動作。

2. 斷電保護與數據記憶
   繼電器具備斷電記憶功能，突然斷電時數據不會丟失，恢復供電后可繼續執行未完成指令。例如，在暴雨導致停電時，繼電器可記錄閘門當前開度，供電恢復后自動調整至安全位置，避免二次災害。

四、典型應用場景

1. 防洪排澇工程
   上海蘆潮港水閘利用繼電器監控潮水，當水位異常時，繼電器觸發閘門自動調整，保護城市免受內澇威脅。其高精度控制（如±2厘米誤差限制）確保閘門及時響應，避免因延遲導致的災害擴大。

2. 水電站發電優化
   三峽電站采用繼電器控制水輪機導葉開度，通過精確調節荷重與開度，發電量提升5%，年增收超200萬元。繼電器避免打滑現象，確保長期運行穩定性。

3. 農田灌溉智能化
   江蘇農田灌溉渠將舊開度儀改裝為繼電器聯動系統，實現手機APP遠程控制，躺在家中即可澆地，節省人工成本的同時，通過精準開度控制減少水資源浪費。
