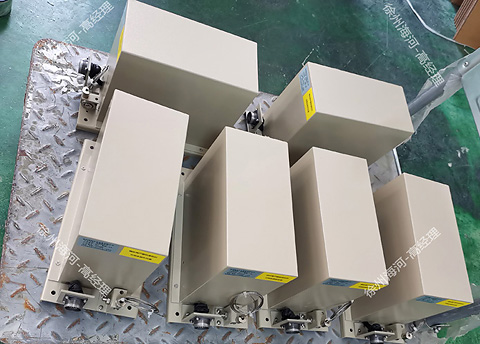

拉繩式閘位計_閘門開度傳感器在螺桿啟閉機上的安裝，需將鋼絲繩固定于螺桿頂端或閘門連接件，確保拉繩與閘門運動軸線對齊，通過測量拉繩位移實現開度監測，同時需滿足環境適應性、信號傳輸及定期校準等要求。以下是具體安裝步驟及注意事項：

一、安裝步驟

1. 確定安裝位置
   • 固定端：將拉繩式閘位計的傳感器主體固定在啟閉機機架、橫梁或閘門附近的穩定結構上，確保安裝面平整且能承受傳感器重量。
   • 拉繩端：將鋼絲繩的自由端固定在螺桿啟閉機的螺桿頂端、閘門吊耳或與閘門同步運動的連接件上。若螺桿啟閉機為手動型，需確保拉繩與螺桿運動同步；若為電動型，需避開螺桿旋轉部分，防止纏繞。
2. 對齊運動軸線
   • 調整傳感器角度，使拉繩伸展方向與閘門升降的直線運動軸線完全一致，避免側向拉力導致測量誤差或鋼絲繩磨損。
3. 固定鋼絲繩
   • 使用專用夾具或螺絲將鋼絲繩緊固在閘門連接點，確保連接牢固且無松動。對于螺桿啟閉機，若螺桿垂直運動，可直接將拉繩固定在螺桿頂端；若螺桿傾斜或水平運動，需通過轉向裝置（如滑輪）引導拉繩垂直伸展。
4. 預緊鋼絲繩
   • 通過傳感器內部的彈簧裝置調整鋼絲繩張力，保持適度張緊，避免松弛或過緊。預緊力需符合傳感器說明書要求，通常以拉繩自然下垂無明顯彎曲為宜。
5. 電氣連接與調試
   • 將傳感器的信號輸出線（如4-20mA、RS485或SSI信號）連接至控制系統或數據采集模塊，確保接線正確且接地可靠。
   • 通電后，手動操作螺桿啟閉機使閘門全開、全閉，觀察傳感器輸出信號是否與閘門位置對應。若信號異常，需檢查拉繩是否卡滯、固定點是否松動或傳感器參數設置是否正確。

二、注意事項

1. 環境適應性
   • 傳感器防護等級需符合現場環境要求（如IP65以上），防止雨水、灰塵侵入。若啟閉機位于露天環境，需加裝防護罩或選擇防腐型傳感器。
2. 避免干擾
   • 遠離強電磁場源（如電機、變頻器），防止信號干擾。若無法避免，需采用屏蔽電纜或加裝信號隔離器。
3. 定期校準
   • 定期檢查拉繩磨損情況，更換老化鋼絲繩。每半年至一年進行一次全行程校準，確保測量精度符合要求（通常誤差≤3mm）。
4. 安全防護
   • 安裝過程中需切斷啟閉機電源，防止誤操作導致人員傷亡。若在閘門運行狀態下安裝，需設置警示標志并安排專人監護。

三、應用場景示例

• 小型水閘：將傳感器固定在閘門橫梁上，拉繩直接連接閘門吊耳，通過測量拉繩位移實現開度監測。
• 大型泵站：在螺桿啟閉機頂部安裝傳感器，拉繩通過滑輪引導至閘門，適應長距離測量需求。
• 智能化改造：將傳感器信號接入PLC或SCADA系統，實現閘門遠程監控與自動控制。
