軸承座荷重傳感器通過實時監測啟閉機的受力狀態，在超載或欠載時觸發報警并控制啟閉機停機，從而保護設備安全運行。具體保護機制及實現方式如下：

一、核心保護原理：實時受力監測與超限響應

1. 受力監測
   傳感器安裝在啟閉機卷筒的軸承座下方，直接感知閘門啟閉過程中卷筒軸承座承受的張力。當閘門因水流沖擊、卡阻或機械故障導致受力異常時，傳感器會實時捕捉張力變化。

2. 超限判斷與響應

   • 超載保護：當荷載超過額定值的110%時，傳感器輸出信號觸發報警，并立即切斷啟閉機控制回路，強制停機，防止設備因過載損壞。
   • 欠載保護：當荷載低于額定值的90%時（如閘門未完全閉合或脫離軌道），系統同樣報警并停機，避免設備空轉或誤操作。

二、技術實現方式：傳感器與控制系統的協同

1. 傳感器類型與性能

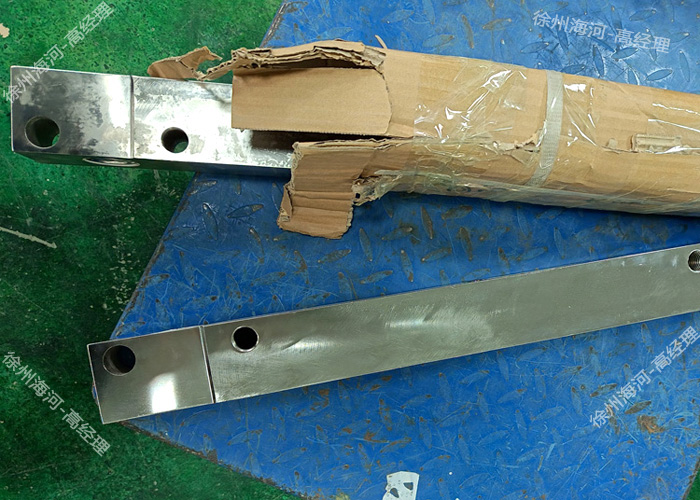

   • 結構：采用平板式雙剪切梁結構，具有橫向干擾小、過載保護能力強、安裝便捷等特點。
   • 量程：覆蓋1.5噸至20噸，適應不同規模啟閉機的需求。
   • 精度：非線性誤差控制在±0.1%~±0.3%范圍內，確保數據準確性。
   • 防護等級：達到IP66，可抵御灰塵和噴水，適應水利工程的惡劣環境。
2. 信號傳輸與處理
   • 傳感器輸出4~20mA標準信號，直接接入PLC（可編程邏輯控制器）。
   • PLC對信號進行實時分析，判斷荷載是否超限，并控制啟閉機的啟停。

三、保護效果：延長設備壽命，降低故障風險

1. 防止機械損傷
   通過超載保護避免啟閉機卷筒、齒輪、軸承等部件因過載而變形或斷裂，減少設備維修頻率。

2. 保障閘門安全運行
   欠載保護可防止閘門未完全閉合或脫離軌道，避免水流沖刷導致閘門損壞或水庫泄洪失控。

3. 提升系統可靠性
   傳感器與PLC的聯動實現自動化保護，減少人工巡檢的疏漏，確保啟閉機在惡劣工況下穩定運行。

四、典型應用案例

• 某水利樞紐工程：在固定卷揚啟閉機的卷筒軸承座下安裝荷重傳感器后，系統成功監測到多次因閘門卡阻導致的超載情況，并及時停機，避免了設備損壞和安全事故。
• 灌注樁基開敞式水閘：通過荷重傳感器實現閘門啟閉的荷重保護，結合限位開關和聲光報警裝置，構建了多層級安全防護體系。
