閘門開度儀表485輸出接口的主要功能

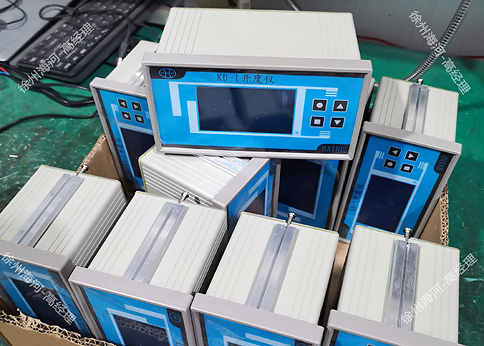

閘門開度儀表（也叫閘門開度測控儀表）的485輸出接口（RS485接口）是專為工業環境設計的串行通信接口，其核心功能是通過差分信號傳輸實現閘門開度數據的遠距離、高可靠性傳輸，并支持多設備組網與標準化協議通信，從而滿足水利設施中閘門控制的集中監測與自動化管理需求。以下從功能原理、應用場景、技術優勢三個層面展開分析：

一、功能原理：差分信號傳輸與多設備組網

1. 差分信號傳輸機制
   RS485接口采用兩根信號線（A和B）傳輸正負極性電平，接收端通過比較兩者電壓差恢復數據。這種差分傳輸方式能有效抑制共模噪聲（如電磁干擾），確保在長距離傳輸中信號完整性。例如，在水電站中，閘門開度數據需從閘門現場傳輸至控制中心，距離可能達數百米，RS485的抗干擾能力可避免數據失真。

2. 多設備組網能力
   RS485總線支持最多32個設備（部分協議可擴展至128個）通過同一總線通信，采用主從架構（如Modbus RTU協議）。主設備（如PLC或上位機）可主動輪詢從設備（閘門開度儀表）的數據，實現集中管理。例如，水庫中多個閘門的開度數據可通過一條RS485總線統一傳輸至監控系統。

二、應用場景：水利設施的集中監測與自動化控制

1. 閘門開度數據遠傳
   儀表通過RS485接口將實時開度數據（如格雷碼編碼信號）傳輸至遠程終端，支持泄洪調度、水位控制等場景。例如，弧形閘門的開度數據經RS485傳輸后，系統可自動計算泄流量，優化水庫運行。

2. 與自動化系統集成
   RS485接口可連接PLC、SCADA系統或工業計算機，實現閘門控制的自動化。例如，當水位超過閾值時，系統通過RS485接口向閘門儀表發送開度調節指令，自動開啟閘門泄洪。

3. 多閘門協同控制
   在船閘、水電站等場景中，多個閘門需協同工作。RS485總線可連接所有閘門儀表，實現開度同步調整或順序控制。例如，船閘通過RS485協調上下游閘門開度，確保船舶平穩通過。

三、技術優勢：適應工業環境的可靠性設計

1. 長距離傳輸能力
   RS485支持最長1200米的傳輸距離（低波特率下可擴展至數公里），且無需中繼器即可覆蓋中小型水利設施。例如，跨流域調水工程中，閘門儀表與控制中心的距離可能達數公里，RS485可通過光纖轉換器實現遠距離通信。

2. 高抗干擾性能
   工業環境中電磁干擾（如電機啟動、雷電）可能破壞數據傳輸，而RS485的差分信號和電氣隔離設計可有效抵御干擾。例如，在水電站發電機組附近，RS485接口仍能穩定傳輸閘門數據。

3. 低成本與易維護性
   RS485接口采用雙絞線傳輸，線纜成本低且易于布線。同時，其硬件接口統一（如DB9或端子排），維護時無需特殊工具。例如，水庫升級改造時，可直接替換舊儀表的RS485模塊，無需重新布線。

四、典型應用案例

• 水電站閘門控制：某水電站通過RS485總線連接20臺閘門開度儀表，實現開度實時監測與遠程調節。系統采用Modbus RTU協議，主PLC每秒輪詢一次所有閘門數據，確保發電調度精準性。
• 水庫泄洪管理：某大型水庫在泄洪洞安裝RS485接口的閘門儀表，數據傳輸至防汛指揮中心。當水位超限時，系統自動觸發閘門開啟指令，并通過RS485反饋執行結果，保障下游安全。

總結

閘門開度儀表的485輸出接口通過差分信號傳輸、多設備組網和標準化協議，實現了閘門數據的遠距離、高可靠性傳輸，為水利設施的集中監測與自動化控制提供了關鍵支撐。其技術優勢（如抗干擾、長距離、低成本）使其成為工業環境中閘門控制的理想通信方案。
