閘門開度荷重儀需要配開度傳感器和荷重傳感器才能使用嗎？

閘門開度荷重儀通常需要同時配備開度傳感器和荷重傳感器才能實現完整功能，但具體配置需根據設備類型和實際需求確定。以下是詳細分析：

一、核心功能與傳感器關系

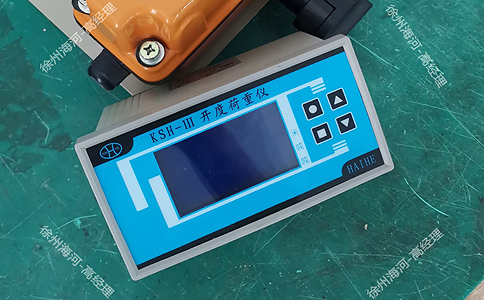

閘門開度荷重儀的主要功能是同時測量閘門開度（高度）和啟閉機荷載（重量），并通過儀表顯示屏以數值形式直觀展示。其工作原理依賴兩類傳感器：

1. 開度傳感器
   • 作用：測量閘門開啟的垂直距離或旋轉角度，將物理位移轉化為電信號。
   • 類型：常見類型包括光電編碼器、磁傳感器、位移傳感器等。例如，恒力收繩式開度傳感器通過鋼絲繩與閘門聯動，帶動編碼器測輪旋轉，輸出開度數據。
   • 精度：開度分辨力通常為厘米級，測量范圍可達數百米，滿足水利工程對閘門控制的嚴苛要求。
2. 荷重傳感器
   • 作用：測量閘門所承受的荷載（如水壓力、機械負荷），將壓力轉化為電信號。
   • 類型：按原理可分為軸銷式、壓力式、橋式等，通過彈性體應變場實現應變-電信號轉換。
   • 精度：荷重分辨力為噸級，測量范圍可達數百噸，確保對閘門荷載的精確監測。

二、設備類型與傳感器配置

根據功能需求，閘門開度荷重儀可分為以下兩類，其傳感器配置存在差異：

1. 單開度單荷重儀
   • 配置：1個開度傳感器 + 1個荷重傳感器。
   • 適用場景：需同時監測閘門開度和單點荷載的場合，如平板閘、弧形閘等常規水利工程。
   • 優勢：成本較低，滿足基礎監測需求。
2. 單開度雙荷重儀
   • 配置：1個開度傳感器 + 2個荷重傳感器。
   • 適用場景：需監測閘門上下游雙向荷載或復雜受力環境的場合，如人字閘、門機等大型水利設施。
   • 優勢：通過雙傳感器冗余設計，提高荷載監測的可靠性和安全性。

三、傳感器協同工作原理

1. 數據采集
   • 開度傳感器實時捕捉閘門位移變化，輸出開度電信號。
   • 荷重傳感器同步監測閘門荷載，輸出壓力電信號。
2. 信號處理
   • 測控儀表接收兩類傳感器信號，通過內置算法進行數據融合處理。
   • 處理后的數據以數字形式顯示于儀表屏幕，并可設置上下限報警值。
3. 控制輸出
   • 當開度或荷載超過預設值時，儀表觸發繼電器輸出報警信號，聯動控制系統采取保護措施（如自動降閘、增加支撐等）。
   • 支持485信號遠傳，實現遠程監控和管理。

四、實際應用中的必要性

1. 功能完整性
   • 僅配備開度傳感器無法監測荷載，可能導致閘門因過載損壞；僅配備荷重傳感器則無法控制開度，影響水流調節精度。
   • 兩者協同工作，才能實現閘門“開度-荷載”的閉環控制，確保水利設施安全運行。
2. 工程需求匹配
   • 中小型工程：如水庫、水閘等，單開度單荷重儀即可滿足需求。
   • 大型工程：如三峽水電站、港珠澳大橋等，需采用單開度雙荷重儀，以應對復雜受力環境和嚴苛安全標準。
3. 技術發展趨勢
   • 隨著物聯網技術發展，現代閘門開度荷重儀已集成多傳感器融合、智能算法分析等功能，進一步強化了對閘門狀態的實時感知與預警能力。
