恒力收繩閘位計的工作原理

恒力收繩閘位計通過鋼絲繩與編碼器的聯動機制，將閘門的物理位移轉化為電信號輸出，其核心工作原理及流程如下：

一、核心結構組成

1. 鋼絲繩傳動系統：從傳感器內部拉出一根鋼絲繩，直接與被測閘門剛性連接。閘門運動時，鋼絲繩隨之伸縮。
2. 恒力彈簧機構：內置恒力彈簧（如反卷式彈簧），通過彈簧張力保持鋼絲繩始終處于拉直狀態。閘門下降時，彈簧被反繞儲能；閘門上升時，彈簧釋放能量輔助收繩。
3. 編碼器與測輪：鋼絲繩帶動與編碼器同軸的測輪旋轉，使編碼器與閘門同步轉動。編碼器將測輪的旋轉角度轉化為電信號（如格雷碼、4-20mA信號或RS485數字信號）。

二、工作原理詳解

1. 閘門下降過程：

   • 閘門下降時，鋼絲繩被拉出，帶動測輪旋轉。
   • 測輪與編碼器同軸，因此編碼器同步旋轉。
   • 編碼器輸出與閘門下降距離對應的電信號（如格雷碼編碼信號，具有單步變化特性，可避免傳統二進制碼在切換時產生的多比特錯誤，提升信號穩定性）。
   • 同時，恒力彈簧被反繞，儲存能量以備閘門上升時使用。

2. 閘門上升過程：

   • 閘門上升時，恒力彈簧釋放能量，帶動機械機構轉動。
   • 機械機構拉動鋼絲繩上升，使測輪反向旋轉。
   • 編碼器同步反向旋轉，輸出與閘門上升距離對應的電信號。

3. 信號處理與輸出：

   • 編碼器輸出的電信號（如格雷碼）可直接用于平板閘的觀測顯示。
   • 對于弧形閘或人字閘，需通過電顯示器或計算機對格雷碼進行換算，轉換為實際開度值。
   • 傳感器支持多種輸出信號類型（如4-20mA模擬量信號、RS485數字通信信號等），便于與上位機系統、閘門啟閉機控制裝置或水文自動測報系統對接。

三、關鍵技術特性

1. 高精度測量：編碼器分辨力可達0.5cm，配合±2cm或0.2%FS（滿量程）的測量精度，滿足水利工程對閘門開度的嚴苛要求。
2. 寬量程覆蓋：標準量程為10米，非標定制最大可達20米，適應不同規模的閘門監測需求。
3. 強環境適應性：工作溫度范圍-25℃至85℃，防護等級達IP64（部分型號為IP63），防塵防水，保障戶外長期穩定運行。
4. 多功能集成：集檢測與A/D轉換為一體，有掉電后信號跟蹤記憶功能，可長期用于被測件位移量的檢測。

四、應用場景

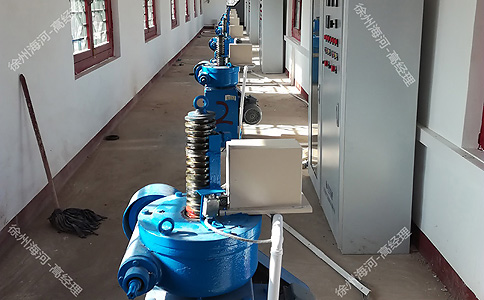

恒力收繩閘位計廣泛應用于江河湖泊、水庫、船閘、水電站、水文站、水廠及石油化工等行業，實現對平板閘、弧形閘、人字閘、門機、橋機等各類閘門的起吊高度測量與控制。
