啟閉機起升高度限制器是如何實現高度限制的？

啟閉機起升高度限制器通過機械傳動或物理觸發機制，在吊具達到預設極限高度時自動切斷動力源，防止設備沖頂或超限運行，其實現方式可分為以下四類：

一、機械傳動式：凸輪與限位開關聯動

1. 工作原理

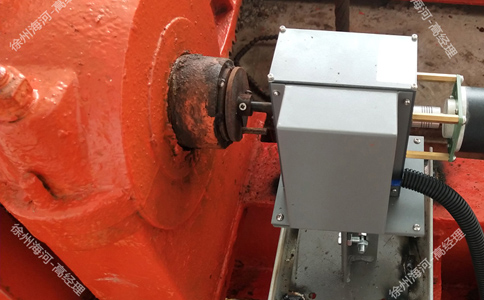

   卷筒軸通過蝸輪蝸桿、齒輪或聯軸器帶動凸輪軸旋轉，凸輪軸上安裝多個凸輪（通常4-8個）。當?shù)蹙呱仙翗O限位置時，對應凸輪的凸緣部分壓下限位開關，切斷上升動力源；下降時同理。

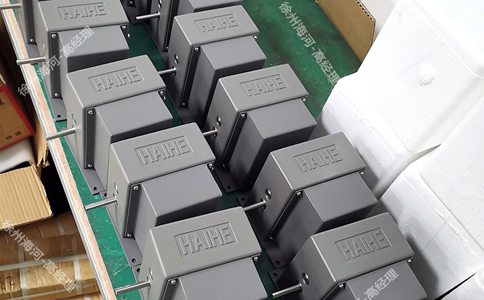

   • 典型應用：QGX起升高度限制器采用蝸輪蝸桿傳動，凸輪觸發限位開關，支持上升/下降各設兩道保護（報警限位+極限限位），限位精度高且響應靈敏。
2. 優勢與局限
   • 優勢：動作準確，可多級限位（如減速、停止），功能豐富。
   • 局限：調整需松開緊固螺母，操作較繁瑣；長期運行后固定螺母易松動，導致設定高度偏移。

二、重錘式：重力觸發斷電

1. 工作原理
   重錘通過繩索或連桿與吊具連接。當?shù)蹙呱仙翗O限位置時，重錘被抬起，限制器轉臂在自身重力作用下轉動，帶動開關軸使動觸頭與靜觸頭脫離，切斷起升機構電源。
   • 典型場景：80年代中期前生產的橋門式起重機常用此方式，但因體積大、易纏繞鋼絲繩、維護困難，現逐漸被淘汰。
2. 優勢與局限
   • 優勢：結構簡單，安裝便利。
   • 局限：精度低，易受環境干擾（如振動、粉塵），可靠性差。

三、螺桿式：線性位移觸發

1. 工作原理
   卷筒軸轉動帶動螺桿旋轉，移動螺母在殼體內滑動。當螺母移動至極限位置時，頂桿抵壓限位開關，切斷電源。
   • 優化設計：在螺桿與卷筒軸間加裝齒輪對或鏈輪對，通過增加速比減少螺桿轉動圈數，縮短螺桿長度，使結構更緊湊。
2. 優勢與局限
   • 優勢：適用于雙向行程保護。
   • 局限：螺桿加工復雜，成本較高；揚程較高時螺桿過長，結構不夠緊湊。

四、限位桿式：排繩裝置聯動

1. 工作原理
   限位桿固定于啟閉機外殼，定位塊通過螺栓固定在限位桿上。卷筒轉動時，排繩裝置水平運動，到達極限位置后推動定位塊，帶動限位桿滑動，觸發限位開關切斷電源。
   • 典型應用：卷筒上有排繩裝置的場合，如部分卷?yè)P(yáng)式啟閉機。
2. 優勢與局限
   • 優勢：結構緊湊，適應性強。
   • 局限：需額外安裝排繩裝置，增加成本。
