浮子式水位計的水位井如何安裝

浮子式水位計的水位井安裝需遵循以下核心步驟與注意事項：

一、測井設計與建設

1. 選址與環境評估
   • 選址應確保岸坡穩定、河床沖淤變化小，且為低含沙河段，以減少泥沙淤積對測量的影響。
   • 評估周圍環境，如風力、水流速度等，確保儀器能在惡劣環境下正常工作。
2. 測井類型選擇
   • 島式測井：適用于不易受冰凌、船只撞擊的測站，測井獨立于水流，減少外界干擾。

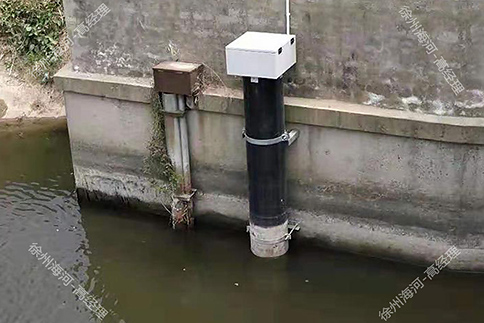

   • 岸式測井：建于岸邊，避免撞擊風險，適用于岸坡穩定、泥沙淤積少的區域。
   • 島岸結合式測井：結合兩者優點，適用于中低水位易受撞擊的測站。
3. 測井結構要求
   • 截面形狀：圓形或橢圓形，內徑建議200-300mm，量程大或施工條件差時可適當加大。
   • 垂直度：用鉛墜測量，低水位處最大偏差應小于1cm，確保浮子自由升降。
   • 深度與高度：井底應低于設計最低水位0.5-1m，井口高于設計最高水位0.5-1m，防止溢流或干涸。
   • 防淤設施：井底及進水管需設防淤和清淤裝置，臥式進水管入口可建沉沙池，定期清理泥沙。
4. 進水管設計
   • 直徑：內徑不小于測井直徑的1/10（避免水位滯后），不大于1/5（減少風浪波動），推薦20-40mm。
   • 位置：岸式測井進水管需逆水流方向布置，減少泥沙進入。

二、測井安裝步驟

1. 基座與底座安裝
   • 制作穩固基座，埋設地腳螺釘，固定水位計底座，確保水平且穩固。
2. 計量組件調整
   • 根據水位計要求，調整計量組件位置，確保準確測量水位。
3. 測量纜與浮子安裝
   • 將測量纜（懸索）穿過測井，固定浮子，確保浮子自由升降且不接觸井壁。
   • 懸索總長應大于水位輪軸到最低水位的距離，并預留1-2m余量。
4. 平衡錘與重錘纜安裝
   • 將平衡錘固定在重錘纜一端，穿過測井連接至水位計，確保無底水時浮子落底、平衡錘懸空。
5. 距離調節
   • 調節水位計底板，使浮子、平衡錘與井壁保持不小于3cm距離，避免摩擦。
6. 控制盒安裝與調試
   • 安裝控制盒，連接線路和電纜，確保正常接收和顯示水位數據。
   • 調試測試時，模擬水位變化，檢查遙測終端機采集數據是否與機械/電子顯示一致。

三、特殊儀器安裝注意事項

1. 自纜式數字水位計（如HSWH型）
   • 觀測房或防淋防盜箱：提供堅固、通風、防盜環境。
   • 安裝支承板：制作適當尺寸支承板，開設過線孔，支起高度180-200mm，便于投放浮子。
   • 對準中軸線：確保儀器底板過線孔、支承板過線孔對準測井中軸線。
   • 開箱檢查：安裝前檢查儀器完好性，確保符合使用要求。

四、安裝后檢查與維護

1. 固定性檢查
   • 確保水位計無晃動或輕易移動，保持水平或垂直狀態。
2. 懸索與平臺檢查
   • 懸索不碰擦安裝平臺邊緣，脫出水位輪槽時不會落入測井。
3. 浮子與平衡錘檢查
   • 連接牢固，距離符合要求，多臺設備時相互距離需達標。
4. 定期維護
   • 清理測井內雜物和污垢，保持暢通。
   • 定期檢查設備狀態，確保測量精度。
