軸連接閘位計_閘門開度傳感器的主要特點

軸連接閘位計（閘門開度傳感器）作為水利工程中測量與控制閘門開度的核心設備，其核心特點可歸納為以下五個方面：

1. 高精度測量：毫米級誤差控制

• 技術支撐：采用光電編碼器或接觸式編碼器，通過精密變速機構將閘門位移轉化為電信號。例如，光電編碼器分辨率可達0.1cm，機械編碼器分辨力為1cm，部分高端型號支持0.01%線性精度。
• 應用場景：在水電站中，精確控制閘門開度可優化發電效率；在灌溉渠道中，可實現按需配水，避免水資源浪費。
• 案例：KS-10型軸連接閘位計在0-20m量程內，分辨力達0.5cm或1cm，滿足大型水庫閘門監測需求。

2. 多樣化安裝方式：適應復雜工程環境

• 連接方式：

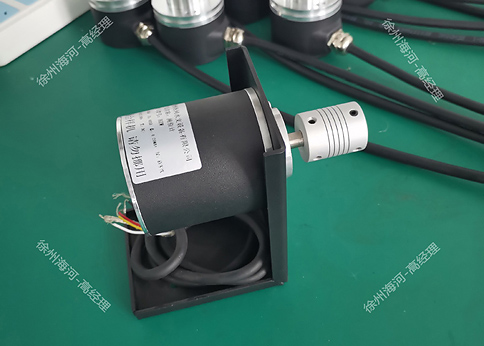

  • 彈性聯軸器：直接連接啟閉機卷揚軸或小齒輪軸，適用于空間充裕的場景。
  • 偏心聯軸器：補償安裝軸與傳感器軸的偏心誤差，提高同軸度。

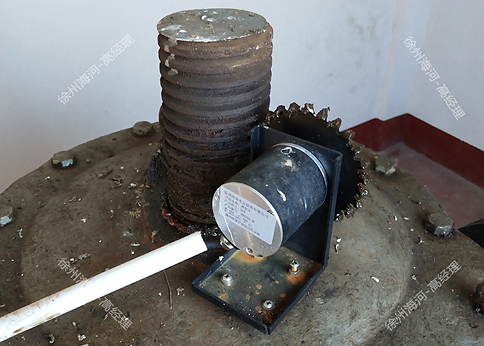

  • 齒輪/鏈輪傳動：通過齒輪或鏈條傳遞運動，解決安裝空間受限問題。
  • 拉線式安裝：通過鋼絲繩與閘門連接，適用于弧形閘門或無法直接軸連接的場合。
• 優勢：靈活適配平板閘、弧形閘、螺桿啟閉機等多種閘門類型，降低工程改造難度。

3. 可靠性與穩定性：惡劣環境下的長期運行

• 防護設計：
  • IP65/IP64防護等級：防塵防水，適應潮濕、泥沙環境。
  • 抗干擾能力：采用屏蔽電纜和數字信號傳輸（如RS485），避免電磁干擾。
  • 材料選擇：6061鋁合金外殼或不銹鋼材質，耐腐蝕、抗沖擊。
• 環境適應性：工作溫度范圍覆蓋-40℃至+85℃，滿足高寒或高溫地區需求。
• 案例：拉線式閘位計可承載500萬次往復運動，壽命長達10年以上。

4. 智能化功能：集成控制與遠程監測

• 核心功能：
  • 行程限位控制：內置行程開關，可預設閘門開啟/關閉的極限位置，防止超限運行。
  • 多信號輸出：支持格雷碼、RS485、4-20mA模擬量等信號，兼容PLC、SCADA系統。
  • 數據傳輸：通過RS485或無線模塊（如LoRa）實現遠程監控，支持物聯網平臺接入。
• 應用擴展：
  • 水電站綜合控制：與水位計、流量計聯動，實現發電調度自動化。
  • 智慧水務：作為水文自動測報系統的終端設備，實時上傳閘門狀態數據。

5. 經濟性與易維護性：降低全生命周期成本

• 成本優勢：
  • 國產性價比：相比進口設備，國產閘位計價格降低30%-50%，且支持定制化服務。
  • 安裝簡便：模塊化設計減少現場調試時間，降低人工成本。
• 維護便捷：
  • 斷電記憶功能：意外斷電后恢復供電時，自動回溯閘門位置，避免數據丟失。
  • 自診斷功能：實時監測傳感器狀態，提前預警故障，減少停機時間。

典型應用場景

• 水庫泄洪：精確控制閘門開度，調節泄流量，保障下游安全。
• 灌溉渠道：按需調整閘門高度，實現精準配水，提高水資源利用率。
• 船閘通航：同步控制上下游閘門，確保船舶平穩通過。
• 水電站發電：優化閘門開度與機組負荷匹配，提升發電效率。
