齒輪式閘位計如何安裝在螺桿啟閉機上

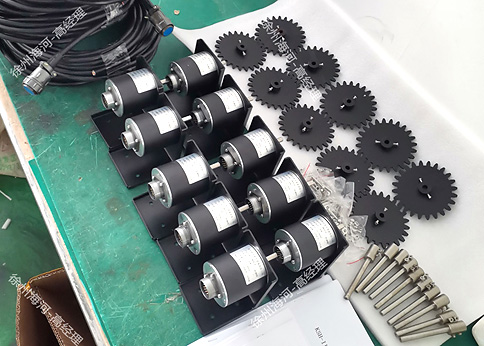

齒輪式閘位計：即閘位計（ 也叫閘門開度傳感器或閘門開度編碼器）配上齒輪組成，再配上安裝支架，主要適合安裝在螺桿啟閉機上，通過螺桿的上下運動帶動齒輪轉動，從而檢測閘門開起高度。

在螺桿啟閉機上安裝齒輪式閘位計，需遵循以下步驟與注意事項，以確保安裝準確、運行穩定：

一、安裝前準備

1. 設備匹配性檢查
   • 確認齒輪閘位計型號與螺桿啟閉機的規格、螺距完全匹配，避免因齒頂距與螺距不符導致嚙合異常。
   • 檢查設備完整性，包括齒輪、傳感器、支架、固定螺釘等配件是否齊全無損。
2. 安裝位置選擇
   • 根據啟閉機結構，選擇便于安裝、維護和觀察的位置，確保支架穩固且與啟閉機安裝軸平行或適當傾斜。

二、安裝步驟

1. 固定安裝支板
   • 在螺桿啟閉機適當位置安裝厚度不小于4mm的水平安裝支板，確保支板與啟閉機基礎接觸面積達90%以上，避免因振動導致位置偏移。
2. 安裝齒輪與編碼器
   • 將齒輪（齒頂距等于螺桿螺距）裝在編碼器伸出的軸上，確保齒輪與螺桿嚙合良好，無卡滯或松動。
   • 將編碼器固定在安裝支架上，調整支架位置使齒輪與螺桿中心線對齊。
3. 固定傳感器支架
   • 將傳感器支架固定在安裝支板上，調整傳感器伸出軸與齒輪軸的同軸度，必要時在支架下方增加墊塊調整高度或角度。
   • 緊固傳感器固定螺釘，防止運行中晃動或移位。
4. 接線與調試
   • 將閘位計信號線纜與現場控制柜對接，注意接線定義（如電源、信號輸出等）并連接牢固。
   • 啟動啟閉機，觀察齒輪閘位計是否隨螺桿轉動同步測量閘門開度，如有異常（如卡頓、數據跳變），立即停機調整齒輪嚙合間隙或傳感器位置。

三、關鍵注意事項

1. 齒輪與螺桿間隙控制
   • 齒輪與螺桿嚙合時需保持適當間隙（通常0.1-0.3mm），防止螺桿擺動頂撞齒輪，造成磨損或損壞。間隙過大可能導致測量誤差，間隙過小則易引發卡滯。
2. 編碼器安裝要求
   • 若閘位計配備光電或磁電編碼器，需避免超過其極限轉速（如HGD65535光電編碼器最高轉速≤1000rpm），防止電信號丟失。
   • 確保編碼器接線正確，避免短路或反接損壞內部電路。
3. 安全防護與定期維護
   • 安裝過程中嚴格遵守安全操作規程，佩戴防護裝備，防止螺桿突然動作或齒輪夾傷。
   • 安裝完成后定期清理積塵和雜物，檢查齒輪嚙合狀態及傳感器固定情況，及時潤滑齒輪和螺桿，延長設備壽命。

四、替代安裝方式（可選）

若齒輪安裝方式受空間限制，可采用以下替代方案：

• 吊裝連接：通過測繩、測量輪、垂錘直接測量閘門開度，適用于螺桿啟閉機頂部空間充足的情況。

• 彈性/偏心聯軸器：傳感器出軸通過聯軸器與啟閉機卷揚軸或小齒輪軸連接，適用于對同軸度要求較高的場景。
