軸銷荷重傳感器工作原理

軸銷荷重傳感器是一種將機械載荷轉化為可測量電信號的專用傳感器，其工作原理基于應變效應與惠斯通電橋電路，核心是通過空心截面圓軸的彈性形變引發電阻變化，最終輸出與載荷成比例的電壓信號。以下是其工作原理的詳細介紹：

一、核心結構與材料

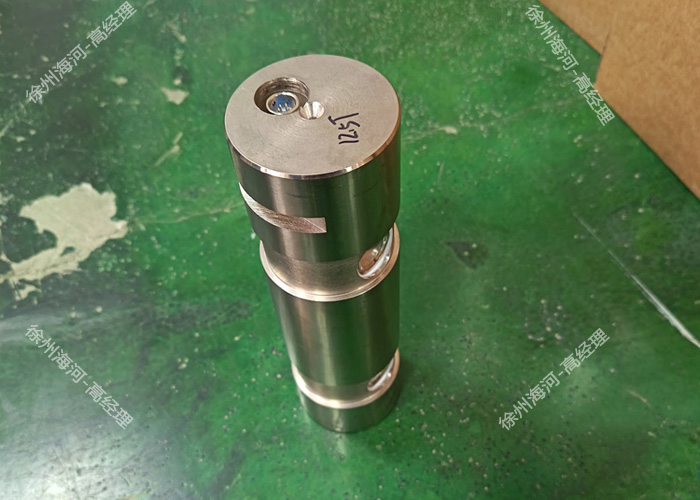

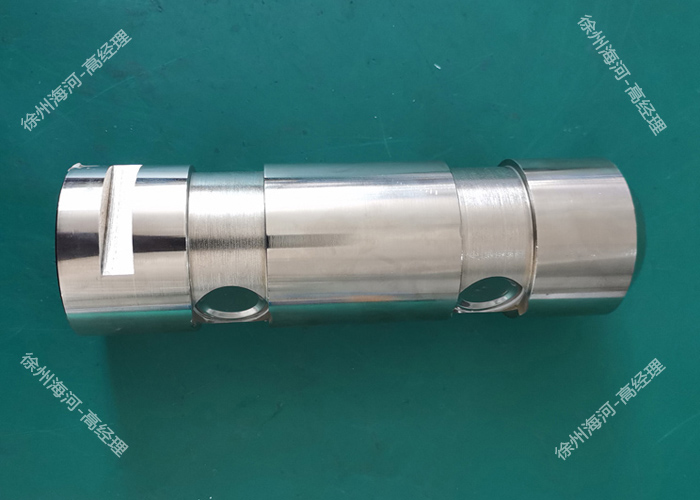

• 彈性元件：采用整體空心截面圓軸設計，材質多為合金鋼或不銹鋼，具有高強度、抗扭轉和抗彎曲能力。這種結構既能承受剪力作用，又能產生顯著的應變場，為電阻應變片提供理想的變形基礎。
• 電阻應變片：雙剪型電阻應變計粘貼于中心孔內凹槽中心位置，通過檢測彈性體受力后的微小形變，將機械信號轉換為電阻變化信號。

二、力學模型與應變測量

• 力學模型：可簡化為兩端簡支中間受集中載荷的空心截面梁。當載荷作用于軸銷時，中性軸處產生最大應力，通過測量該區域的應變即可推算載荷大小。
• 應變測量?jī)?yōu)化：通過中心孔凹槽布局應變測量器并優化傾斜角度修正機制，降低載荷位置變化導致的誤差，確保測量精度。

三、信號轉換與電路設計

• 惠斯通電橋電路：采用全橋式等臂電橋結構，兩個凹槽處的雙剪型電阻應變計共同組成電橋，或分別組成電橋后并聯測量。當彈性體受力變形時，電橋平衡被打破，輸出與載荷成比例的電壓信號。
• 抗干擾設計：全橋結構可自動抵消溫度變化、側向力等干擾因素，提升信號穩定性。部分產品還采用抽真空充惰性氣體密封工藝，進一步提高防護等級（如IP67-IP69K）。

四、工作過程與信號輸出

• 載荷施加：當軸銷承受徑向載荷或鋼絲繩張力時，空心截面圓軸發生彈性形變，中性軸處應變最大。
• 電阻變化：粘貼于凹槽處的電阻應變片隨彈性體形變產生電阻變化，拉伸時電阻增大，壓縮時電阻減小。
• 電橋輸出：惠斯通電橋檢測電阻變化并轉換為電壓信號，輸出信號強度與載荷大小成線性關系。
• 信號處理：輸出的微弱電壓信號需通過變送器轉換為4-20mA電流信號或數字信號，以便后續采集、傳輸和處理。

五、性能特點與應用優勢

• 結構緊湊：整體式設計省去了傳統傳感器的保護外殼、加載壓頭和承載底座，可直接替代機械軸類零件安裝于吊鉤、滑輪組等部件。
• 安裝便捷：根據不同用途可方便地安裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）等位置，簡化稱重測力控制系統。
• 高精度與可靠性：綜合精度可達0.5%-1%FS，工作溫度范圍寬（-40℃至+80℃），適用于卷?yè)P(yáng)式啟閉機、集裝箱起重機等場景的過載保護與張力監測。
• 定制化能力強：可根據客戶不同需求定制不同量程、尺寸和防護等級的傳感器，滿足多樣化應用場景。
