旁壓荷重傳感器的測量原理

旁壓荷重傳感器通過應變效應或壓電效應實現力的測量，其核心原理是將受力載體（如彈性體）的機械形變轉化為可測量的電信號，具體可分為以下兩種技術路徑：

一、基于應變效應的測量原理（主流技術）

1. 彈性體形變
   當傳感器受到外力作用時，其內部彈性體（如彈簧梁、懸臂梁或特殊結構件）會發生微小形變。這種形變會改變彈性體表面的電阻應變片（金屬箔片）的幾何尺寸，導致其電阻值發生變化。

2. 惠斯通電橋信號放大
   單個應變片的電阻變化微小，直接測量難度大。因此，傳感器采用全橋式等臂電橋結構（四個應變片兩兩對稱布置）：

   • 當外力作用時，某些應變片被拉伸（電阻增加），另一些被壓縮（電阻減小），電橋平衡被打破，輸出與受力大小成比例的電壓信號。
   • 這種方式不僅放大了信號，還能自動抵消溫度變化等干擾因素，提高測量精度。

3. 電信號處理與輸出
   輸出的模擬電壓信號經過放大器增強后，由模數轉換器（ADC）轉化為數字信號，最終通過顯示屏或計算機呈現直觀的重量或力值數值。整個過程在毫秒級時間內完成，實現“力-電-數”的無縫轉換。

二、基于壓電效應的測量原理（特殊場景應用）

1. 壓電材料特性
   部分傳感器采用石英晶體等壓電材料，當受到外力作用時，材料表面會產生電荷，電荷量與受力大小成正比。

2. 動態響應優勢
   壓電式傳感器動態響應快，適合測量瞬間沖擊力（如汽車碰撞試驗、機械振動監測），但靜態測量精度可能低于應變式。

三、旁壓荷重傳感器的技術特點

1. 高精度與線性度
   • 典型靈敏度：1.5mV/V±0.1%，非線性與重復性誤差≤±0.05%F·S（滿量程）。
   • 分辨率可達微牛級（如旁插式油田荷重傳感器分辨率1μm），滿足高精度測量需求。
2. 環境適應性
   • 溫度補償：配備雙芯片溫度補償系統（如PT100溫度傳感器與MCU），實時修正環境溫度對測量的影響，確保在-40℃至80℃極端溫度下精度仍達±0.1%FS。
   • 防護等級：IP68防護設計，可防塵防水，適應潮濕、泥沙等惡劣環境。
3. 抗干擾能力
   • 采用屏蔽電纜和數字濾波技術，抑制電磁噪聲（如水利樞紐中變頻器、電機等設備的干擾）。

四、典型應用場景

1. 工業自動化
   • 監測生產線上的物料重量，確保產品質量一致性。
   • 實時反饋機械臂抓取力，防止工件損壞。
2. 水利工程

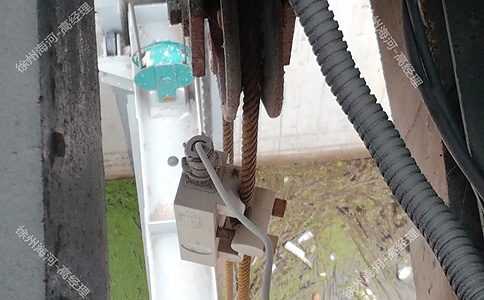

   • 測量閘門鋼絲繩張力，防止超載損壞設備。
   • 監測抽油機載荷，優化油田生產效率。
3. 科研與測試
   • 汽車碰撞試驗中測量沖擊力，評估安全性能。
   • 結構健康監測中感知應力變化，預防坍塌事故。
