閘門開度荷重儀4-20mA輸出接口的作用

閘門開度荷重儀的4-20mA輸出接口是連接傳感器與遠程控制系統的核心通道，其作用可歸納為信號傳輸、抗干擾保障、安全控制及系統集成四大方面，具體功能及優勢如下：

一、信號傳輸：實現遠程監測與控制

1. 標準化信號輸出
   4-20mA是工業控制領域廣泛采用的模擬量信號標準，通過該接口可將閘門開度傳感器和荷重傳感器采集的物理量（如位移、重量）轉換為4-20mA電流信號。例如：
   • 閘門開度：0%開度對應4mA，100%開度對應20mA，中間值按線性比例輸出。
   • 荷載重量：空載時輸出4mA，滿載時輸出20mA，超載時可能觸發報警或控制信號。
2. 長距離傳輸能力
   電流信號對傳輸線電阻不敏感，適合長距離傳輸（如數百米至數千米），且信號衰減極小。例如：
   • 在水利樞紐中，閘門開度儀可能安裝在閘門現場，而控制室位于遠處，4-20mA接口可確保信號穩定傳輸至監控系統。

二、抗干擾保障：確保信號穩定性與可靠性

1. 抑制電磁干擾
   電流信號對電磁噪聲（如變頻器、電機、無線電信號）的抗干擾能力遠強于電壓信號。例如：
   • 在工業環境中，4-20mA信號可避免因電磁干擾導致的信號失真或誤動作。
2. 故障診斷功能
   • 斷線檢測：若信號低于4mA或高于20mA，可能表示傳感器斷線或短路，系統可立即報警。
   • 活零點設計：4mA作為零點（而非0mA），可區分“零信號”和“斷線故障”，提升系統安全性。

三、安全控制：觸發保護機制與自動化動作

1. 超限報警與保護
   當閘門開度或荷載重量達到預設閾值時，4-20mA信號可觸發控制系統的安全動作。例如：
   • 閘門開度超限：若閘門開度超過安全范圍（如接近極限位置），系統可自動減速或停止運行，防止碰撞。
   • 荷載超載：若荷載超過額定值，系統可發出聲光報警，并切斷動力源，避免設備損壞。
2. 與PLC/DCS系統集成
   4-20mA信號可直接接入可編程邏輯控制器（PLC）或分布式控制系統（DCS），實現自動化流程控制。例如：
   • 在水電站中，閘門開度儀的4-20mA信號可與水位傳感器、流量計等設備聯動，自動調節閘門開度以控制水位。

四、系統集成：支持多設備協同與數據共享

1. 多傳感器信號融合
   部分閘門開度荷重儀支持多路4-20mA輸出，可同時傳輸開度和荷載信號。例如：

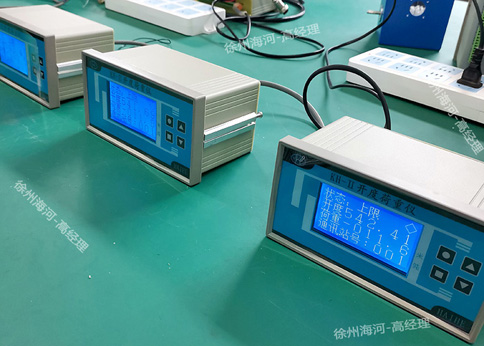

   • 微特WTM-AS開度(高度)荷重儀可采集2路重量信號和1路高度信號，并通過4-20mA接口分別輸出，滿足復雜工況需求。
2. 與上位機軟件通信
   4-20mA信號可通過模數轉換器（ADC）轉換為數字信號，供上位機軟件（如組態軟件、SCADA系統）進行數據記錄、分析和可視化。例如：
   • 在農田灌溉系統中，閘門開度儀的4-20mA信號可傳輸至監控中心，實時顯示閘門狀態，并生成運行報表。

五、典型應用場景

1. 水利樞紐
   • 實時監測閘門開度，防止因超限運行導致設備損壞或事故。
   • 結合水位傳感器，自動調節閘門開度以控制水位，保障防洪安全。
2. 起重機械
   • 監測吊鉤高度（開度）和荷載重量，防止超載或碰撞。
   • 與限位器聯動，實現雙重保護（如減速限位和停止限位）。
3. 工業自動化生產線
   • 控制機械臂、傳送帶的運動范圍，確保物料搬運精度。
   • 監測設備負載，避免因過載導致停機或損壞。
