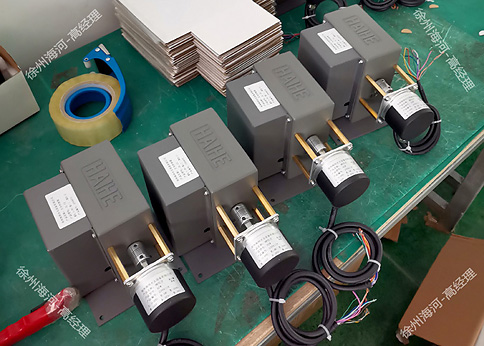

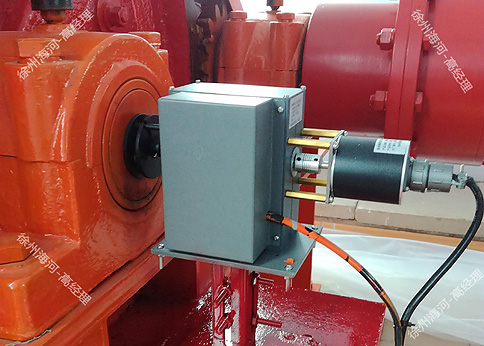

閘門開度編碼器和限位開關一體化的設計，通過集成高精度位置測量與安全限位功能，實現了對閘門系統的精準控制、安全保護、簡化安裝、提升可靠性及增強適應性，具體功能如下：

一、核心功能：精準控制閘門開度

1. 高精度位置反饋
   編碼器采用靜磁柵、光電或磁感應原理，將閘門開度轉換為唯一數字編碼，直接輸出絕對角度值（如米朗科技雙輸出磁感應多圈編碼器，分辨率達0.01mm）。其測量范圍覆蓋閘門全行程（如靜磁柵編碼器支持數十圈測量，滿足50米以上長行程需求），確保開度控制符合《水利水電工程啟閉機設計規范》中“誤差≤±1mm”的要求。

2. 多信號輸出適配不同系統
   一體式設備支持模擬信號（4-20mA、0-5V、0-10V）和數字信號（RS485半雙工通信，兼容Modbus RTU協議），部分高端型號還支持CANopen、EtherCAT等實時以太網協議。例如，徐州海河KD-I測控儀可同時輸出模擬量和數字量，當某一信號異常時自動切換，保障系統可靠性。

二、安全保護：限位與終端保護

1. 預設開度范圍限制
   限位開關功能通過設定開度上限/下限值（如海河KD-I測控儀默認上限為10米），當閘門超出范圍時觸發繼電器報警，防止設備損壞或安全事故。例如，在農田灌溉中，螺桿式閘門配拉線位移傳感器，通過編碼器反饋開度，實現流量精準調節，同時限位開關防止閘門過度開啟導致水流失控。

2. 斷電記憶與故障自檢
   絕對值編碼器內置非易失性存儲器，斷電后仍保留當前位置數據，恢復供電后無需重新校準即可繼續工作。部分型號可檢測傳感器故障（如亂碼、信號中斷），并通過通信接口上報錯誤代碼，便于快速維護。

三、簡化安裝與提升可靠性

1. 一體化設計減少安裝復雜度
   傳統閘位計和限位開關需分別安裝，且需確保信號傳輸準確，增加工作量與出錯風險。一體式設計將兩者功能集成于一個設備，僅需一個安裝點即可完成全部工作，大幅降低安裝難度。

2. 內部信號傳輸避免外部干擾
   一體式設備內部完成信號傳輸，避免外部電磁干擾（如水利樞紐中變頻器、電機產生的噪聲）。同時，減少設備間連接點，降低因連接松動或損壞導致的故障風險。

四、環境適應性與穩定性增強

1. 防護設計適應惡劣環境
   一體式設備通常具備IP67防護等級（防塵防水），可短期浸水工作，適應潮濕、泥沙環境。部分型號支持寬溫工作（-40℃~+85℃），滿足高寒或高溫地區使用需求。

2. 非接觸式測量減少機械磨損
   磁感應或光電編碼器采用無接觸運動方式（如靜磁柵編碼器間隙達10mm），適應閘門振動、偏移等工況，避免傳統接觸式編碼器因電刷損耗導致的精度下降問題。

五、應用場景與優勢

1. 水利工程
   三峽大壩弧形閘門采用多圈絕對值編碼器，實現開度精確控制，保障防洪、發電效率。一體式設計簡化了系統結構，提高了運行穩定性。

2. 農田灌溉
   螺桿式閘門配拉線位移傳感器，通過編碼器反饋開度，實現流量精準調節。限位開關防止閘門過度開啟，保護灌溉系統安全。

3. 船閘控制
   卷揚機閘門通過監測旋轉角度換算開度，確保船只安全通行。一體式設備提供高精度位置反饋與限位保護，提升船閘運行可靠性。
