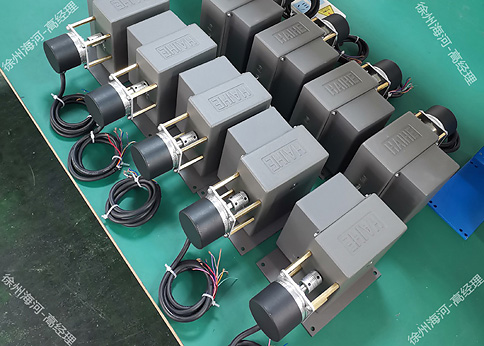

閘位計與閘門機械限位開關同軸連接成一體

閘位計與閘門機械限位開關同軸連接成一體的設計，是一種將位置檢測與機械保護功能集成的工程方案，常見于水利、水電等領域的閘門控制系統。以下從原理、優勢、應用場景及注意事項等方面進行詳細分析：

一、工作原理

1. 同軸連接結構
   閘位計（如旋轉編碼器、角度傳感器）與機械限位開關通過同一根傳動軸連接，形成聯動系統。當閘門運動時，軸的旋轉同時驅動閘位計測量位置信號，并觸發限位開關的機械動作。

2. 信號與保護邏輯

   • 閘位計：實時監測閘門開度（如0%~100%），將角度或位移信號轉換為電信號（如4-20mA、脈沖、數字信號），供控制系統使用。
   • 限位開關：在閘門到達預設極限位置（如全開、全閉）時，通過機械觸點切斷控制電路或觸發報警，防止過行程損壞設備。

二、核心優勢

1. 結構緊湊，降低成本
   • 減少獨立安裝空間，避免額外傳動部件（如聯軸器、齒輪箱），降低材料和安裝成本。
   • 適用于空間受限的閘門結構（如小型水閘、船閘）。
2. 同步性高，可靠性增強
   • 同軸設計確保閘位計與限位開關的觸發位置嚴格一致，避免因傳動誤差導致的誤動作或保護失效。
   • 機械限位開關作為硬件冗余，與軟件限位（如PLC程序設置）形成雙重保護。
3. 維護便捷
   • 集成化設計簡化調試流程，只需校準一次軸系即可同時保證位置測量和限位精度。
   • 故障排查時，可快速定位問題（如軸系卡滯、傳感器損壞）。

三、典型應用場景

1. 水利閘門控制
   • 灌溉渠閘、防洪閘、船閘等場景，需精確控制閘門開度并防止過開/過閉。
   • 示例：某水庫溢洪道閘門采用同軸設計，閘位計實時反饋開度至SCADA系統，限位開關在閘門全閉時切斷電機電源。
2. 工業閥門控制
   • 類似原理可應用于大型閥門（如蝶閥、球閥）的行程控制，確保閥門開閉到位并避免機械損壞。

四、設計注意事項

1. 軸系強度與剛度
   • 需根據閘門重量和運動速度選擇足夠強度的軸（如不銹鋼軸），防止彎曲或斷裂。
   • 軸端需設計緩沖結構（如彈性聯軸器），吸收沖擊載荷。
2. 限位開關選型
   • 根據閘門運動速度選擇響應時間匹配的限位開關（如高速閘門需選用快速動作型）。
   • 優先選用防爆、防水型開關，適應惡劣環境。
3. 信號抗干擾
   • 閘位計信號線需采用屏蔽電纜，遠離動力電纜敷設，避免電磁干擾。
   • 數字信號（如RS485）比模擬信號（如4-20mA）抗干擾能力更強。
4. 冗余設計
   • 關鍵場景可增加備用限位開關或閘位計，形成“雙通道”保護。
   • 示例：某水電站采用“主編碼器+備用編碼器+雙限位開關”配置，確保系統可靠性。

五、擴展應用：智能集成化趨勢

隨著物聯網技術發展，部分廠商已推出“智能閘位計”，將限位開關、編碼器、無線通信模塊集成于一體，實現：

• 遠程監控閘門狀態；
• 自動校準功能；
• 故障預警（如軸系磨損檢測）。
  此類設計進一步提升了系統的智能化水平，但需注意數據安全與網絡穩定性問題。

總結

閘位計與機械限位開關同軸連接的設計，通過結構集成實現了功能優化，在保證安全性的同時降低了成本。實際應用中需結合具體工況選擇合適的軸系、傳感器和限位開關，并考慮冗余與抗干擾設計，以確保系統長期穩定運行。
