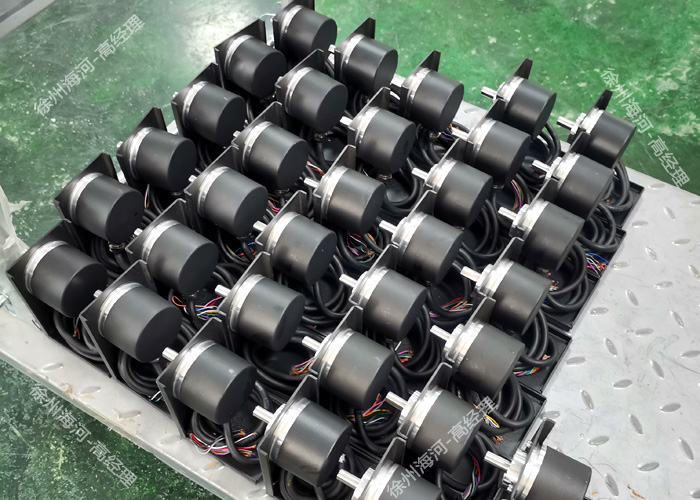

軸連接閘位計有哪幾咱安裝方式

軸連接閘位計主要有彈性聯軸器安裝、偏心聯軸器安裝、齒輪連接安裝、鏈輪鏈條安裝、吊裝式安裝（測量輪、重錘、測繩）五種方式，以下是具體介紹：

彈性聯軸器安裝

• 步驟：
  1. 在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上，保持法蘭盤與安裝軸的同軸度。
  2. 按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板，確保支板穩固且與安裝軸平行。
  3. 將傳感器支架固定在安裝支板上，調整傳感器伸出軸與安裝軸的同軸度，必要時在支架下方增加墊塊進行調整，然后緊固安裝地腳螺釘。
  4. 將彈性聯軸器分別緊固在傳感器的伸出軸和連接法蘭上，確保聯軸器安裝牢固，且同軸度符合要求。
• 適用場景：適用于傳感器伸出軸與起閉機卷揚軸或小齒輪軸直接連接的情況，能保證較好的同軸度，減少傳動誤差。

偏心聯軸器安裝

• 步驟：
  1. 在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上，注意將偏心法蘭的中心孔與安裝軸的中心盡量保持同心。
  2. 按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板，確保支板穩固且與安裝軸平行。
  3. 將傳感器支架固定在安裝支板上，調整傳感器伸出軸與安裝軸的同軸度，必要時在支架下方增加墊塊進行調整，然后緊固安裝地腳螺釘。
  4. 將偏心聯軸器一頭固定在安裝軸上，另一頭套在傳感器伸出軸上，并擰緊緊固螺釘。
• 適用場景：當傳感器伸出軸與起閉機卷揚軸或小齒輪軸的同軸度難以保證時，偏心聯軸器可以通過調整偏心量來補償同軸度誤差，使安裝更加靈活。

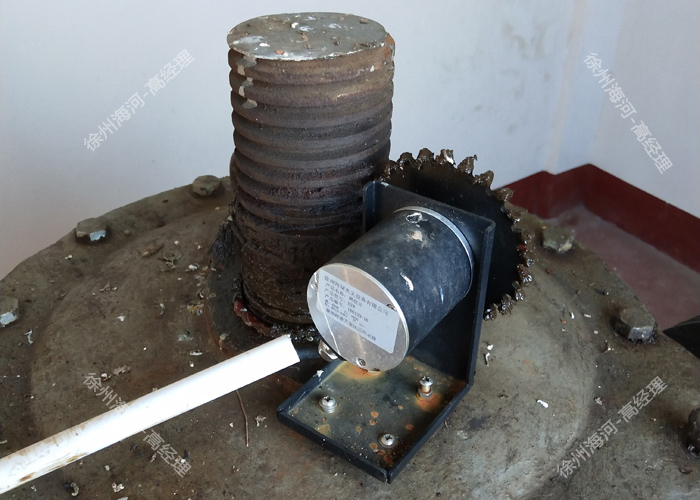

齒輪連接安裝

• 步驟：
  1. 在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。
  2. 按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板，確保支板穩固且與安裝軸平行。
  3. 將齒輪分別套在傳感器伸出軸和法蘭盤接頭上，并擰緊螺釘，使兩個齒輪咬合完好。
  4. 將傳感器支架固定在安裝支板上，并擰緊螺絲。
• 適用場景：適用于傳感器伸出軸通過齒輪與起閉機卷揚軸或小齒輪軸連接的情況，安裝調整方便，安裝高度調整范圍大，并可根據需要擴大或縮小傳感器的圈數。

鏈輪鏈條安裝（隨動模式）

• 步驟：通過對閘位計進行改造，將閘位計轉動軸用鏈條與電機軸進行同步轉動。
• 適用場景：當無法實現閘位計軸與卷揚機轉動軸的直接聯動時，可采用鏈輪鏈條安裝方式。但電機長期轉動會使鏈條容易磨損，長期運作可能會產生誤差。

吊裝式安裝（測量輪、重錘、測繩）

• 步驟：
  1. 在閘門（平板門、弧形門等）上方的適當位置安裝一塊厚度不小于4mm的安裝支板，確保安裝支板水平面保持水平。
  2. 在安裝支板上加工四個M8固定螺孔和兩個Ф22測繩過孔，四個M5螺孔的位置要確保傳感器測量輪的繩槽中心面與測繩在測量全行程內的運動軌跡在一個垂直平面上。
  3. 將傳感器支架固定在安裝支板上，將測量輪裝在傳感器伸出軸上。
  4. 測繩一端固定在閘門適當位置，測繩另一端繞過測量輪上的繩槽后，固定在重錘上，測繩長度要保證在閘門關閉時，在測量輪重錘一側的長度約為0.5m。如果測繩與測量輪不在同一垂直平面上，可以松開測量輪上的緊固螺釘，軸向微調測量輪在傳感器伸出軸上的位置，以保證在測量過程中測繩不脫槽。
• 適用場景：適用于一些特殊結構或無法直接通過軸連接的閘門，通過測量輪和測繩的傳動來間接測量閘門開度。
